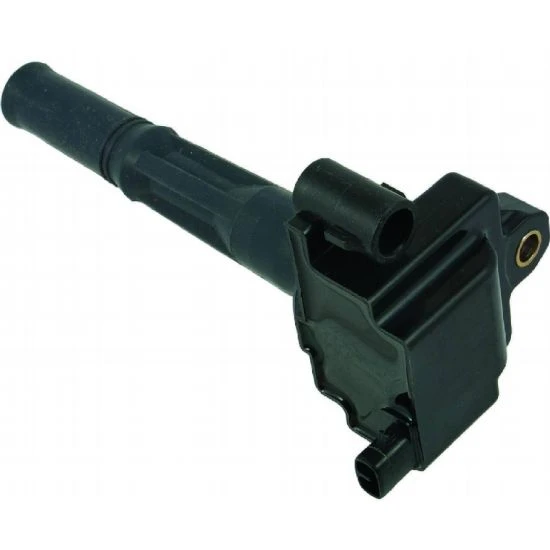

इग्निशन कॉइल 9091902213 ऑटोमोटिव गैसोलीन इंजन इग्निशन सिस्टम के लिए एक महत्वपूर्ण शक्ति रूपांतरण घटक है, जिसका काम वाहन के 12V कम वोल्टेज को एक शक्तिशाली उच्च वोल्टेज स्पार्क में परिवर्तित करना है जो इंजन सिलेंडर में वायु ईंधन मिश्रण को प्रज्वलित करता है। इंजन सिलेंडर हेड पर स्थापित, यह इग्निशन कॉइल पूर्ण ईंधन दहन, सुचारू इंजन संचालन और इष्टतम ईंधन दक्षता सुनिश्चित करने के लिए स्पार्क प्लग, इंजन नियंत्रण इकाई (ईसीयू) और इग्निशन मॉड्यूल के साथ सहयोग करता है। एक सटीक OEM प्रतिस्थापन भाग के रूप में, इग्निशन कॉइल 9091902213 टोयोटा और लक्जरी ब्रांड मॉडल की एक श्रृंखला के लिए पूरी तरह से कैलिब्रेट किया गया है, जो बाद की मरम्मत और प्रतिस्थापन आवश्यकताओं के लिए लगातार प्रदर्शन प्रदान करता है।
प्रमुख विशेषताऐं
सख्त मूल उपकरण विनिर्देशों के अनुसार इंजीनियर किया गया, इग्निशन कॉइल 9091902213 एक प्लग {{1}और {2}प्ले समाधान है जिसमें वायरिंग संशोधन, ड्रिलिंग या अतिरिक्त एडेप्टर की आवश्यकता नहीं है। यह फैक्ट्री माउंटिंग पॉइंट्स और इलेक्ट्रिकल इंटरफेस के साथ पूरी तरह से संरेखित होता है, इंस्टॉलेशन त्रुटियों को दूर करता है और परेशानी मुक्त फिटिंग प्रक्रिया सुनिश्चित करता है।
एक उच्च{{0}घनत्व वाले इनेमलयुक्त तांबे के तार की वाइंडिंग और उच्च-पारगम्यता वाले सिलिकॉन स्टील कोर को अपनाता है, जो 34,000V से अधिक या उसके बराबर का स्थिर रेटेड आउटपुट वोल्टेज प्रदान करता है। यह कम तापमान वाली स्टार्टअप और उच्च लोड ड्राइविंग जैसी चरम परिचालन स्थितियों में भी एक मजबूत, लगातार चिंगारी उत्पन्न करता है, जो प्रभावी रूप से इंजन की खराबी और अपूर्ण दहन को रोकता है।
बाहरी आवास उच्च {{0}शक्ति ताप {{1}प्रतिरोधी पीबीटी इंजीनियरिंग प्लास्टिक से तैयार किया गया है, जो इंजन डिब्बे में 195 डिग्री तक लगातार उच्च तापमान का सामना करने में सक्षम है, जिसमें उत्कृष्ट एंटी-{3}एजिंग, तेल-{4}प्रतिरोधी और एंटी-संक्षारण गुण हैं। आंतरिक उच्च{{7}वोल्टेज टावर में उच्च शुद्धता वाले सिरेमिक इन्सुलेशन की सुविधा है, जो उच्च वोल्टेज रिसाव को रोकता है और दीर्घकालिक स्थिर संचालन सुनिश्चित करता है।
IP6K9K डस्टप्रूफ और वाटरप्रूफ रेटिंग प्राप्त करते हुए, पूर्ण सीलबंद इन्सुलेशन के लिए वैक्यूम एपॉक्सी रेजिन एनकैप्सुलेशन तकनीक का उपयोग करता है। यह आंतरिक घटकों को इंजन तेल, शीतलक, धूल और नमी से प्रभावी ढंग से अलग करता है, जबकि निर्मित ओवरवॉल्टेज और ओवरकरंट सुरक्षा सर्किट वाहन के ईसीयू और इग्निशन मॉड्यूल को विद्युत क्षति से बचाते हैं।
IATF16949 ऑटोमोटिव गुणवत्ता प्रबंधन प्रणाली के अनुपालन में निर्मित, प्रत्येक इग्निशन कॉइल 9091902213 उच्च वोल्टेज प्रतिरोध, इन्सुलेशन प्रतिरोध, तापमान साइक्लिंग और 58,000+ स्थायित्व परीक्षणों सहित कठोर परीक्षण से गुजरता है, जिससे 100% फैक्ट्री पास दर और 115,000 किलोमीटर से अधिक की सेवा जीवन सुनिश्चित होता है।
तकनीकी निर्देश
|
वस्तु |
विनिर्देश |
|
उत्पाद मॉडल |
इग्निशन कॉइल 9091902213 |
|
उत्पाद आयाम |
89.7एमएम67.5एमएम61.8एमएम |
|
प्रतिस्थापन मॉडल |
90919-02258, 90919-C2006, 90919-02266 |
|
लागू सिस्टम |
ऑटोमोटिव गैसोलीन इंजन इग्निशन सिस्टम |
|
इनपुट वोल्टेज |
12 वी डीसी |
|
रेटेड आउटपुट वोल्टेज |
34,000V से अधिक या उसके बराबर |
|
परिचालन तापमान |
-45 डिग्री ~ +195 डिग्री |
|
आवास सामग्री |
उच्च {{0}शक्ति ताप{{1}प्रतिरोधी पीबीटी इंजीनियरिंग प्लास्टिक |
|
इन्सुलेशन सामग्री |
उच्च-शुद्धता वाला सिरेमिक + एपॉक्सी रेज़िन एनकैप्सुलेशन |
|
माउन्टिंग का प्रकार |
निश्चित स्थापना पर बोल्ट-(1 बोल्ट) |
|
कनेक्टर प्रकार |
2पिन वॉटरप्रूफ ऑटोमोटिव कनेक्टर |
संरचनात्मक संरचना
कोर विद्युत चुम्बकीय रूपांतरण असेंबली
इग्निशन कॉइल 9091902213 का मुख्य कार्यात्मक भाग, एक उच्च पारगम्यता सिलिकॉन स्टील शीट आयरन कोर और डबल परत तामचीनी तांबे के तार प्राथमिक और माध्यमिक वाइंडिंग से बना है। यह असेंबली कुशल कम {{4} से - उच्च वोल्टेज रूपांतरण और स्थिर ऊर्जा संचरण को सक्षम बनाती है, जो एक विश्वसनीय इग्निशन स्पार्क उत्पन्न करने की मूलभूत गारंटी है।
01
निम्न-वोल्टेज विद्युत कनेक्टर
एक साइड {{0}माउंटेड 2PIN इंटीग्रेटेड वॉटरप्रूफ प्लास्टिक कनेक्टर, एंटी लूज़िंग स्नैप फास्टनरों और गोल्ड प्लेटेड पिन के साथ। यह वाहन के इग्निशन वायरिंग हार्नेस और ईसीयू के साथ एक सुरक्षित कनेक्शन सुनिश्चित करता है, जिससे इंजन के उच्च आवृत्ति कंपन और विद्युत जंग के कारण होने वाले खराब संपर्क को रोका जा सकता है।
02
उच्च-वोल्टेज आउटपुट टॉवर
एक शीर्ष पर लगा हुआ {{0}उच्च {{1}वोल्टेज वाला सिरेमिक टावर जिसमें उच्च {{2}तापमान प्रतिरोधी रबर सीलिंग रिंग होती है, जो सीधे स्पार्क प्लग के साथ जुड़ा होता है। इसमें अत्यधिक उच्च इन्सुलेशन और ब्रेकडाउन प्रतिरोध है, जो यह सुनिश्चित करता है कि उच्च वोल्टेज बिजली बिना रिसाव के स्पार्क प्लग इलेक्ट्रोड तक सटीक रूप से प्रसारित हो।
03
इंटीग्रेटेड माउंटिंग ब्रैकेट
सटीक थ्रेडेड छेद वाला एक धातु - प्लास्टिक मिश्रित माउंटिंग ब्रैकेट, जो इंजन सिलेंडर हेड माउंटिंग बिंदुओं से पूरी तरह मेल खाता है। एक एंटी-वाइब्रेशन रबर गैस्केट से सुसज्जित, यह उत्पाद की आंतरिक संरचना पर इंजन कंपन के प्रभाव को कम करता है और घटक क्षति से बचाता है।
04
पूर्ण -सीलबंद सुरक्षात्मक आवास
एक {{0}पीस मोल्डेड हीट-प्रतिरोधी पीबीटी आवास जो आंतरिक विद्युत चुम्बकीय असेंबली को पूरी तरह से घेरता है, वैक्यूम एपॉक्सी राल एनकैप्सुलेशन के साथ मिलकर एक पूरी तरह से सीलबंद संरचना बनाता है। यह प्रभावी रूप से कठोर इंजन डिब्बे के वातावरण को अलग करता है और उत्पाद की सेवा जीवन को महत्वपूर्ण रूप से बढ़ाता है।
05
संगत वाहन मॉडल
· टोयोटा: कोरोला (2013-2019), कैमरी (2010-2015), RAV4 (2010-2016), हाईलैंडर (2010-2015), प्राडो (2010-2017), वेन्ज़ा (2009-2015), सिएना (2012-2018)
· लेक्सस: ES300h (2010-2015), RX350 (2010-2016), IS250 (2010-2016), NX200t (2014-2020), CT200h (2012-2019)
· वंशज: टीसी (2012-2016), आईएम (2015-2016)
· माजदा: स्कोन आईए (2016-2017)
स्थापना और उपयोग नोट्स
· इग्निशन कॉइल 9091902213 को स्थापित करने से पहले, वाहन के नकारात्मक बैटरी टर्मिनल को डिस्कनेक्ट करें और इग्निशन सिस्टम में अवशिष्ट बिजली को डिस्चार्ज करने के लिए 3-5 मिनट तक प्रतीक्षा करें, शॉर्ट सर्किट और संवेदनशील विद्युत घटकों को नुकसान से बचाएं।
· सुनिश्चित करें कि इंस्टॉलेशन से पहले इंजन पूरी तरह से ठंडा (40 डिग्री से नीचे) हो ताकि जलने से बचा जा सके और उच्च तापमान के कारण कॉइल के प्लास्टिक और रबर भागों के थर्मल विरूपण से बचा जा सके।
· उत्पाद और स्पार्क प्लग के बीच एक कड़ी सील सुनिश्चित करने और स्पार्क रिसाव और खराब संपर्क को रोकने के लिए इंजन सिलेंडर हेड माउंटिंग सतह और स्पार्क प्लग इंस्टॉलेशन पोर्ट को अच्छी तरह से साफ करें, तेल, धूल, कार्बन जमा और अन्य दूषित पदार्थों को हटा दें।
· स्थापित करते समय, उत्पाद को स्पार्क प्लग और माउंटिंग होल के साथ लंबवत रूप से संरेखित करें, माउंटिंग ब्रैकेट को सिलेंडर हेड से पूरी तरह से संलग्न होने तक मजबूती से दबाएं, फिर इंजन कंपन के कारण होने वाले ढीलेपन को रोकने के लिए माउंटिंग बोल्ट को निर्दिष्ट टॉर्क (9.5-11.5 एनएम) तक कस लें।
· इंस्टालेशन के बाद, नकारात्मक बैटरी टर्मिनल को फिर से कनेक्ट करें, इंजन शुरू करें और मिसफायरिंग, निष्क्रिय अस्थिरता और प्रबुद्ध इग्निशन सिस्टम फॉल्ट लाइट जैसी असामान्य स्थितियों की जांच करें। यह पुष्टि करने के लिए कि उत्पाद सामान्य रूप से काम कर रहा है, निष्क्रिय, मध्यम और उच्च गति पर परीक्षण ड्राइव करें।
· यदि कई सिलेंडर इग्निशन विफलताओं का अनुभव करते हैं, तो सभी सिलेंडरों में लगातार इग्निशन प्रदर्शन सुनिश्चित करने, असमान इंजन पावर आउटपुट से बचने और स्पार्क प्लग और अन्य इग्निशन घटकों की सेवा जीवन को बढ़ाने के लिए इग्निशन कॉइल को एक सेट के रूप में बदलने की सिफारिश की जाती है।
पैकिंग, भंडारण, हैंडलिंग और परिवहन
इग्निशन कॉइल 9091902213 को व्यक्तिगत रूप से एंटी-स्टेटिक सीलबंद प्लास्टिक बैग में पैक किया गया है, जिसमें परिवहन के दौरान टकराव, बाहर निकालना और खरोंच से होने वाले नुकसान को प्रभावी ढंग से रोकने के लिए कठोर नालीदार डिब्बों के अंदर शॉक-अवशोषित ईपीई फोम लाइनिंग होती है। बाहरी कार्टन पर स्पष्ट रूप से उत्पाद मॉडल, मात्रा, शुद्ध/सकल वजन और सुविधाजनक भंडारण और परिवहन प्रबंधन के लिए पेशेवर एंटी-शॉक, नमी-प्रूफ, उच्च-तापमान और नाजुक संकेत अंकित हैं।
भंडारण
उत्पाद को उसकी मूल पैकेजिंग में एक साफ, सूखे, अच्छी तरह से हवादार गोदाम में रखें, जिसका तापमान -5 डिग्री ~ 45 डिग्री और सापेक्ष आर्द्रता 70% से कम या उसके बराबर हो। सीधी धूप, उच्च तापमान वाली बेकिंग, नमी, तेल प्रदूषण और मजबूत विद्युत चुम्बकीय विकिरण से बचें; सामान्य भंडारण स्थितियों में उत्पाद की शेल्फ लाइफ 36 महीने है।
हैंडलिंग
मैन्युअल संचालन के दौरान उत्पाद को सावधानी से संभालें, हिंसक टकराव, गिरने और भारी बाहर निकलने से बचें; आंतरिक तारों, इन्सुलेशन संरचनाओं और कनेक्टर पिनों को नुकसान से बचाने के लिए विद्युत कनेक्टर और उच्च वोल्टेज टॉवर को जोर से न खींचें।
परिवहन
उत्पाद को सड़क, समुद्र, वायु और अन्य तरीकों से ले जाया जा सकता है। परिवहन के दौरान, सुनिश्चित करें कि पैकेजिंग बरकरार और क्षतिग्रस्त न हो, बारिश, बर्फ, उच्च तापमान और तेज धूप के संपर्क में आने से बचें; परिवहन के दौरान डिब्बों को फिसलने, टकराने और स्टैकिंग बाहर निकलने से रोकने के लिए परिवहन वाहन में डिब्बों को मजबूती से लगाएं।
